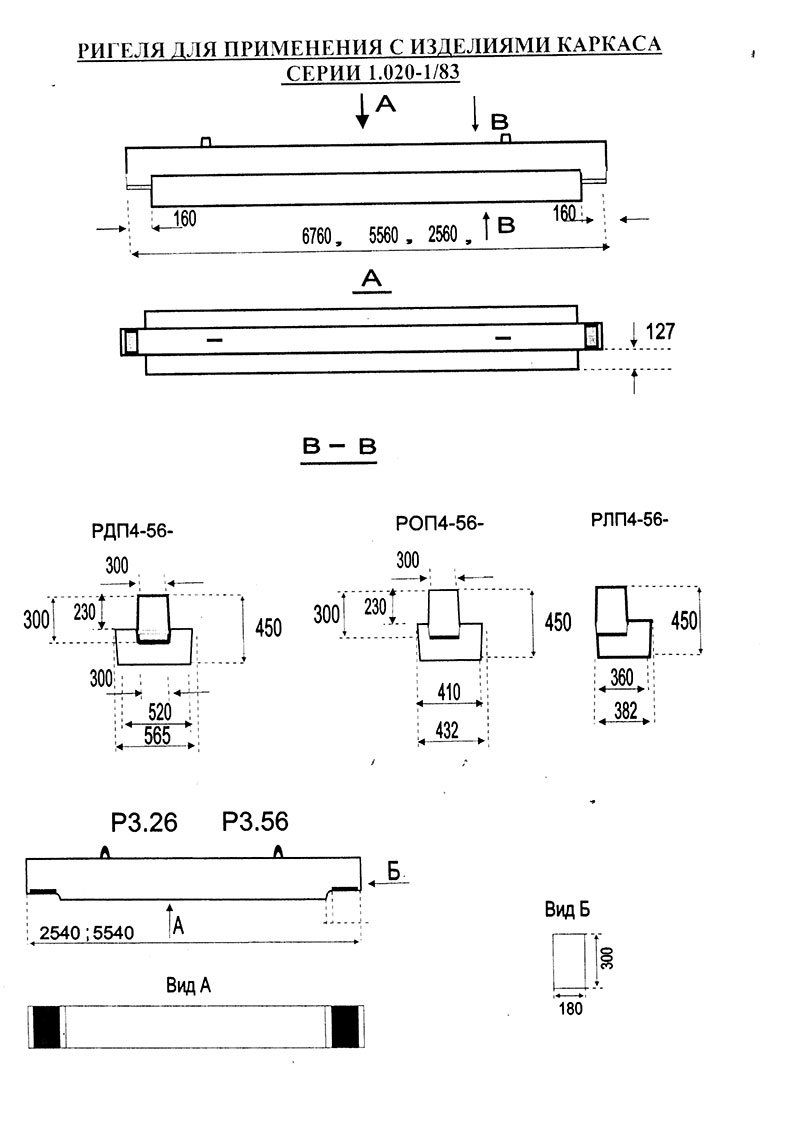

Ригели высотой 450 мм (серия 1.020-1/83 вып.3-1)

Ригели высотой 450мм пролётом 3,0 ; 6,0 и 7,2м для опирания многопустотных плит перекрытия (серия 1.020-1/83 вып. 3-1) предназначены для применения в многоэтажных зданиях с неагрессивной средой.
Маркировка ригелей принята по ГОСТ 23009-78.
Пример : РДП 4.56-110 – ригель двухполочный для опирания многопустотных плит ;
- высотой 450мм,
- длиной 5560мм,
- с нагрузкой 11,0 т/пм.
По конструктивным особенностям ригели РДП 4.56 и РДП 4.68 невозможно изготовить предварительно напряжёнными , в связи с этим завод имеет чертежи где данные ригели разработаны ненапряжённые.
По индивидуальным чертежам проектных институтов завод готовит ригели с повышенной несущей способностью : РДП 4.68-90 , РДП 4.68-110.
МАРКА ИЗДЕЛИЙ |
|
---|---|
РДП6.86-50 |
РОП6.86-30 |
РДП6.86-70 |
РОП6.86-40 |
РДП6.86-90 |
РОП6.86-60 |
РДП6.86-110 |
|
Ригели серии 1.020 - 1/83
Марка
|
Объем |
Вес тонн |
Рабочая арматура |
Размеры мм |
---|---|---|---|---|
РДП4.56-50 |
|
|
D22 – 55 кг |
|
РДП4.56-60 |
|
|
D22 – 56 кг |
|
РДП4.56-70 |
1.02 |
2.55 |
D22 – 80 кг |
5560х450х300х565 |
РДП4.56-90 |
|
|
D28 – 96 кг |
|
РДП4.56-110 |
|
|
D28 – 140 кг |
|
РОП4.56-30 |
|
|
D22 – 32 кг |
|
РОП4.56-40 |
0.94 |
2.35 |
D20+D22 – 21+32 кг |
5560х450х300х482 |
РОП4.56-50 |
|
|
D22+D25 – 25+42 кг |
|
РОП4.56-60 |
|
|
D25+D28 – 33+52 кг |
|
РЛП4.56-30 |
|
|
D22 – 32 кг |
|
РЛП4.56-45 |
0.76 |
1.90 |
D32 – 68 кг |
5560х450х300х382 |
РЛП4.56-60 |
|
|
D28 – 93 кг |
|
РДП4.26-40 |
|
|
D16 – 8 кг |
|
РДП4.26-60 |
0.45 |
1.13 |
D18 – 10 кг |
2560х450х300х565 |
РДП4.26-90 |
|
|
D22 – 14 кг |
|
РДП4.26-110 |
|
|
D25 – 18 кг |
|
РОП4.26-40 |
|
|
D16 – 8 кг |
|
РОП4.26-60 |
0.42 |
1.05 |
D18 – 10 кг |
2560х450х300х483 |
РЛП4.26-45 |
|
|
D16 – 8 кг |
|
РЛП4.26-60 |
0.34 |
0.85 |
D18 – 10 кг |
2560х450х300х382 |
Р3.26 |
0.14 |
0.35 |
D16 – 8 кг |
2540х300х180 |
Р3.56 |
0.30 |
0.75 |
D16 – 18 кг |
5540х300х180 |
РДП4.68-40 |
|
|
D20+22+25–33+38+89кг |
|
РДП4.68-50 |
1.25 |
3.13 |
D22+25 – 38+89 кг |
6760х450х300х565 |
РДП4.68-60 |
|
|
D25 – 221 кг |
|
РДП4.68-70 |
|
|
D25+28 – 31+238 кг |
|
РОП4.68-30 |
1.15 |
2.88 |
D25+32 – 52+151 кг |
6760х450х300х482 |
РОП4.68-40 |
|
|
D25 – 74 кг |
|
РДП6.86-50 |
2,35 |
5,88 |
|
|
РДП6.86-70 |
2,35 |
5,88 |
|
|
РДП6.86-90 |
2,35 |
5,88 |
|
|
РДП6.86-110 |
2,35 |
5,88 |
|
|
РОП6.86-30 |
2,07 |
5,18 |
|
|
РОП6.86-40 |
2,07 |
5,18 |
|
|
РОП6.86-60 |
2,07 |
5,18 |
|
|
