Плиты подземных переходов
Плиты подземных переходов 3.507-1 применяются при строительстве тоннелей для подземных пешеходных переходов. Тоннели шириной 3,0 и 4,0 м.
Доборные плиты имеют длину 1,5 м. Рабочая арматура плит без предварительного напряжения.

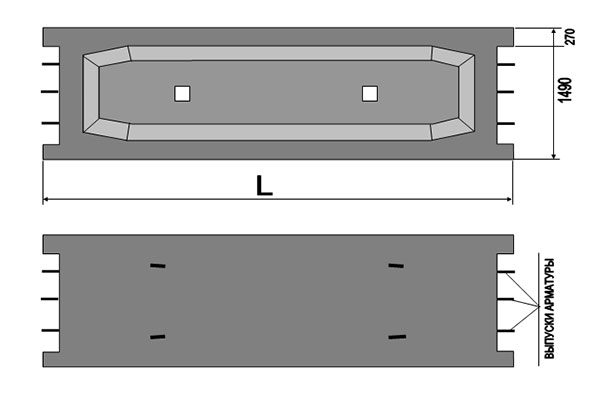

Геометрические размеры плит: 3400; 4400; 6400; и 8400 мм;
- длина - 1490 мм;
- высота - 570 мм.
Доборные плиты изготовляются (при необходимости) с отверстием для устройства освещения в тоннеле.
Плиты шириной 6400 и 8400 мм имеют посредине строительный подъем.
Плиты имеют буквенно-цифровую маркировку. Например: ПТ-П4, где
- П – наименование конструкции (П-плита);
- Т – тоннельный переход;
- П – подземный;
- 4 – марка плиты по геометрическим размерам.
На заводе имеется оснастка на изготовление доборных плит перекрытий тоннелей.
Плиты подземных переходов 3.507-1 + ТУ 24 УССР 120-79
Размеры | Арматура | Равномерно распределенная расчетная нагрузка на полку с учетом собственного веса плит кгс/кв.м. |
Формы кол-во шт. |
|||||
---|---|---|---|---|---|---|---|---|
Марка изделий | Vб, м.куб. | Марка бетона | L*B*h, м | Рабочая арматура+ петля | Постоянная | Временная | Итого | |
ПТ-П3 | 2,35 | М 300 | 6,40*1,49*0,57 | D 28-430 кг 4d 20-18 кг | 4440 | 2550 | 6990 | 2ф*1 изд |
ПТ-П4 | 3,60 | М 300 | 8,40*1,49*0,57 | D 28-864 кг 4d 16-10 кг | 4360 | 2760 | 7120 | 2ф*1 изд |
ПТ-П5 | 0,91 | М 300 | 3,40*1,49*0,57 | D 28-144 кг 4d 12-4 кг | 4022 | 2770 | 6990 | 1ф*1 изд |
ПТ-П6 | 1,18 | М 300 | 4,40*1,49*0,57 | D 28-255 кг 4d 12-4 кг | 4022 | 2770 | 6990 | 1ф*1 изд |
