Сваи мостовые

Мостовые сваи применяются в опорах и фундаментах мостов (в том числе путепроводов, виадуков, эстакад и пешеходных мостов), фундаментах труб (под насыпями) на железнодорожных и автомобильных дорогах совместного использования и промышленных предприятий, линиях метрополитена и трамвая.

Мостовые сваи запроектированы сечением 350х350мм и 400х400мм и длиной от 8 до 18м, увеличение кратно 1м.

Сваи имеют маркировку состоящую из букв и цифр, обозначающих наименование, габаритные размеры (длина и сторона поперечного сечения), условия применения.

Пример марки сваи

С8-35Т4-3 или С8-35В4-3, где

С – свая;

8 – длина сваи в метрах;

35 – размер стороны поперечного сечения сваи в сантиметрах;

Т – трещиностойкая (рассчитана на прочность и трещистойкость);

В – выносливостойкая (рассчитана на прочность, трещиностойкость и выносливость);

4 – индекс, обозначающий количество и диаметр продольной арматуры (в данном случае 4Æ32)

3- дополнительный индекс, обозначающий марку бетона по водонепроницаемости, морозостойкости.

Дополнительный индекс	Климатические условия, характеризующиеся средней температурой наружного воздуха наиболее холодных пяти дней, градуса С	Марка бетона по морозостойкости	Марка бетона по водонепроницаемости
1	минус 30 и выше	F200	W4
2			W6
3		F300
Базовый **	ниже минус 30 до минус 40 включительно
4		F400
5	ниже минус 40	F300	W8
6		F400

** Сваи, имеющие марку бетона по морозостойкости F300, водонепроницаемостью W6, характеризуются средней температурой наружного воздуха наиболее холодных пяти дней в районе строительства от ниже минус 30℃ до минус 40℃ включительно (базовые), дополнительного индекса не имеют.

Сваи изготовляются из тяжелого бетона на основе бездобавочного цемента М500.

Марка рабочей арматурной стали класса 25Г2С (АІІІ) и спирали класса А240С (АІ)

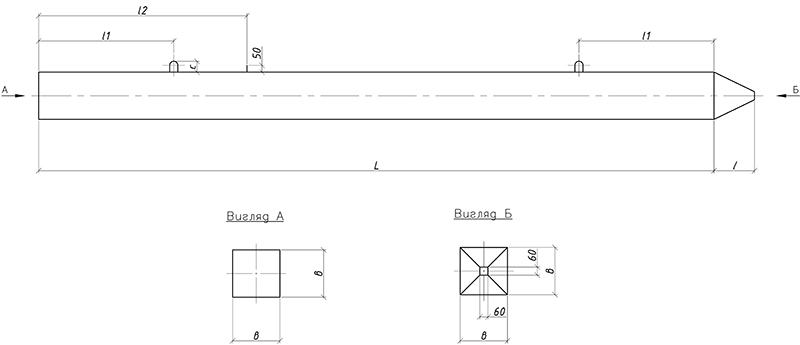

Марка палі	Розміри, мм						Клас бетону	Об'єм бетону, м3	Маса, т
	b	L	l	l1	l2	c
С8-35Т1…С8-35Т7       С8-35В4…С8-35В7	350	8000	300	1600	2400	75	В25	1,00	2,5
С9-35Т1…С9-35Т7      С9-35В4…С9-35В7		9000		1800	2600			1,12	2,8
С10-35Т1…С10-35Т7 С10-35В4…С10-35В7		10000		2100	2900	80		1,24	3,1
С11-35Т2…С11-35Т7 С11-35В4…С11-35В7		11000		2300	3200			1,37	3,4
С12-35Т3…С12-35Т7 С12-35В4…С12-35В7		12000		2500	3500			1,49	3,7
С13-35Т4…С13-35Т7 С13-35В4…С13-35В7		13000		2700	3800		В30	1,61	4,0
С14-35Т5…С14-35Т7 С14-35В5…С14-35В7		14000		2900	4100			1,73	4,3
С15-35Т6…С15-35Т7 С15-35В6…С15-35В7		15000		3100	4400			1,86	4,6
С16-35Т7                      С16-35В7		16000		3300	4700			1,98	4,9
С13-40Т3…С13-40Т8 С13-40В4…С13-40В8	400	13000	350	2700	3800	100	В30	2,12	5,3
С14-40Т4…С14-40Т8 С14-40В4…С14-40В8		14000		2900	4100			2,28	5,7
С15-40Т5…С15-40Т8 С15-40В5…С15-40В8		15000		3100	4400			2,44	6,1
С16-40Т6…С16-40Т8 С16-40В6…С16-40В8		16000		3300	4700	105		2,60	6,5
С17-40Т7…С17-40Т8 С17-40В7…С17-40В8		17000		3500	5000		В30* (В35)	2,76	6,9
С18-40Т8                С18-40В8		18000		3700	5300			2,92	7,3
