Перемички з легкого бетону

Перемички з легкого бетону щільної структури виготовлені з легкого бетону щільної структури, розраховані тільки на навантаження від власної маси. Навантаження від маси цегляної кладки, перекриттів сприймають залізобетонні перемички, виготовлені з важкого бетону.
Перемички з легкого бетону входять до складу перемичок, розташовуючись разом установки віконного блоку, ніж знижується промерзання в вузлі з'єднання верху вікна зі стіною - в місці розташування перемичок з важкого бетону ( "місток холоду").
В якості легкого бетону щільної структури застосовується перлитобетон, що має марку по міцності на стиск М "50", марку по щільності Д 800 і марку по морозостійкості F 35.
Коефіцієнт теплопровідності такого бетону в сухому стані становить l з = 0,16 Вт / (м × 0 С). В умовах експлуатації будівлі: сухих (А) l А = 0,27 Вт / (м × 0 С); вологих (Б) l Б = 0,33 Вт / (м × 0 С).
Навіть при ширині перемички в = 120мм опір теплопередачі легкого бетону конструкції буде 0,6 м 2 × 0 С / вт, що відповідає мінімально допустимого значення опору теплопередачі вікон для нашій (першої) температурної зони. При цьому збільшиться на цю величину лінійний коефіцієнт теплопередачі до вузла з'єднання верху вікна з цегляною стіною.
Марка виробів |
ОБСЯГ |
ПЕРЕТИН, ММ B * H * L ширина, висота, довжина |
---|---|---|
3ПБ13-ПБ |
0.034 |
120*220*1290 |
3ПБ16-ПБ |
0.041 |
120*220*1550 |
3ПБ18-ПБ |
0.048 |
120*220*1810 |
3ПБ21-ПБ |
0.055 |
120*220*2070 |
3ПБ25-ПБ |
0.065 |
120*220*2460 |
3ПБ27-ПБ |
0.072 |
120*220*2720 |
3ПБ30-ПБ |
0.079 |
120*220*2980 |
3ПБ34-ПБ |
0.089 |
120*220*3370 |
3ПБ36-ПБ |
0.096 |
120*220*3630 |
3ПБ39-ПБ |
0.103 |
120*220*3890 |

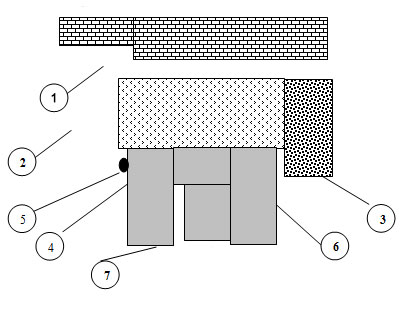

Вузол установки вікна
1.Кірпічная кладка
2.ЖБ перемички
3.Перемичкі з легкого бетону
4.Оконная коробка
5.Герметік
6.Дерев'яний рама
7.Стекло
